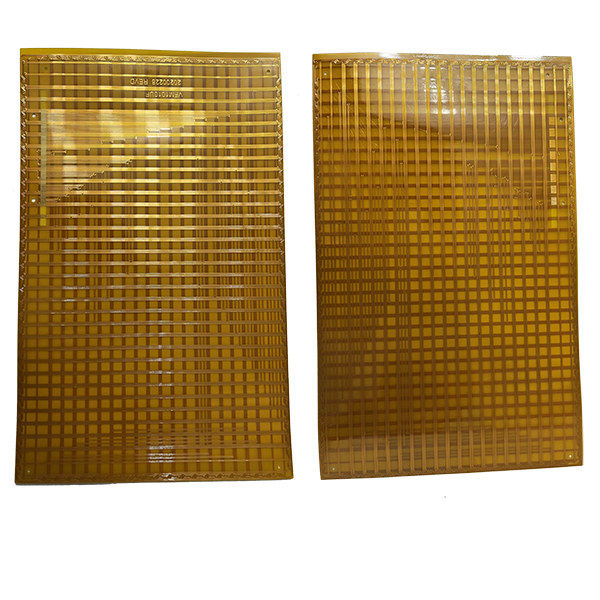

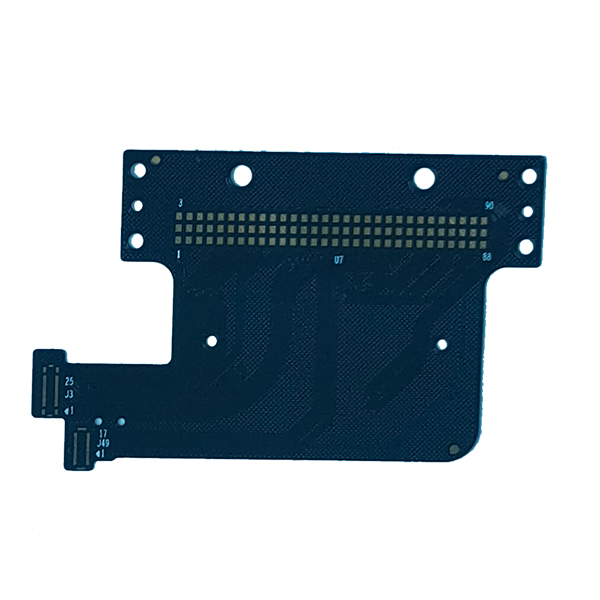

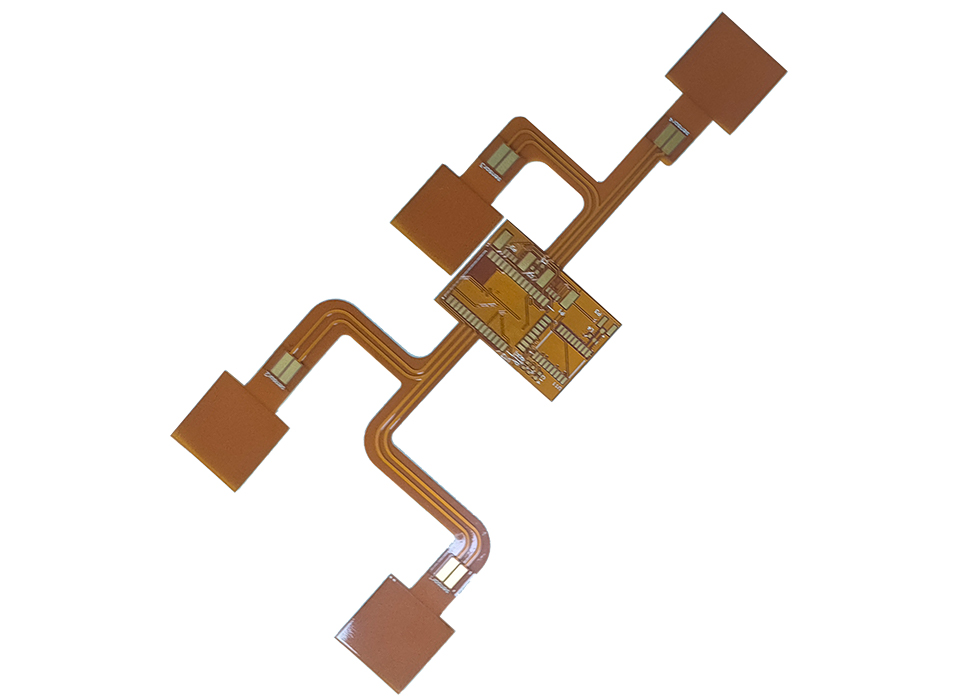

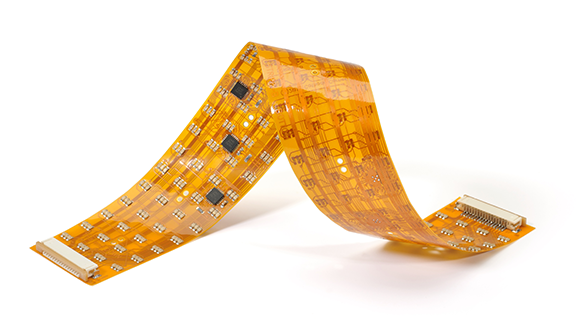

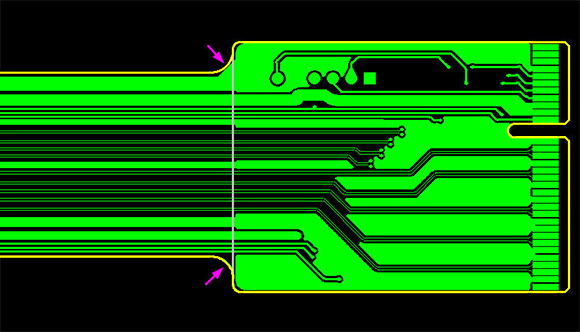

Couche | 1‐12 |
Épaisseur du panneau (sans raidisseur) | 0,1‐0,8 mm |
Tolérance d'une seule couche | ±0,03 mm |
Tolérance de double couche (≤0,3 mm) | ±0,03 mm |
Tolérance du multi‐couche(<0,3 mm) | ±0,03 mm |
Tolérance du multi‐couche (0,3 mm‐0,8mm) | ±10% |
Tolérance d'épaisseur du panneau (y compris le raidisseur PI) | ±10% |
Tolérance d'épaisseur des panneaux (y compris le raidisseur FR4) | ±10% |
Min.taille du tableau | 5 mm * 10 mm (sans oiseau); 10 mm * 10 mm (avec pont) |
Max.taille du tableau | 220mm*400mm |
Min.pont de recouvrement | 8 millions |
Min.largeur/espacement des lignes (cuivre 12/18um) | 2,5/2,5 mil (lignes de boucle 4/4 mil) |
Min.largeur/espacement des lignes (cuivre 35um) | 3/3 mil (lignes de boucle 5/5 mil) |
Min.largeur/espacement des lignes (cuivre 70um) | 5/7 mil (lignes de boucle 7/9 mil) |
Max.épaisseur du cuivre | 3 onces |
Min.largeur/espacement des lignes (cuivre 18um) | 2,5/2,5 mil (lignes de boucle 4/4 mil) |
Min.largeur/espacement des lignes (cuivre 35um) | 3,5/3,5 mil (lignes de boucle 7,5/7,5 mil) |
Min.largeur/espacement des lignes (cuivre 70um) | 5,5/8,5 mil (lignes de boucle 9,5/12,5 mil) |
Min.largeur/espacement des lignes (cuivre 105um) | 9,5/12,5 mil (lignes de boucle 11,5/14,5 mil) |
Max.épaisseur de cuivre fini | 3 onces |
Distance minimale entre via et conducteurs | 5 mil (<4 couches) ;7 mil (4 ~ 6 couches) ;10 mil (7‐8 couches) |
Min.trou de perçage mécanique | 4 millions |
Couleur du masque de soudure | vert |
Min.barrage de soudure (base en cuivre ≤1 once) | 4 mil (vert), 8,0 mil (barrage de soudure sur le gros cuivre) |
Min.autorisation | 3 mil (partie pour 2,5 mil) |
Couleur soie | blanc jaune |
Traitement de surface | HASL, ENIG, ENEPIG, nickel électrolytique, or doux, or dur, argent par immersion et OSP |
Précision du laser | ±0,05 mm |
Précision de poinçonnage | ±0,05 mm ‐ ±0,15 mm |
