Carte de circuit flexible double couche
| Couche : 2 Épaisseur : 0,2 mm Cuivre : 1 OZ pour toutes les couches Traitement de surface : Or par immersion Application : Film de capteur FPC Points forts : Des traces indépendantes extra-longues ne permettent pas la réparation du circuit. | |||||||||
La carte de circuit imprimé flexible à double couche a une couche de cuivre supplémentaire par rapport à la structure FPC simple face, et des vias relient les couches supérieure et inférieure. Par ailleurs, ce sont fondamentalement les mêmes, le même matériau, le même film protecteur, le même raidisseur.
Les tailles FPC courantes ne sont pas trop grandes, car la plupart font office de connecteurs à l'intérieur du produit.

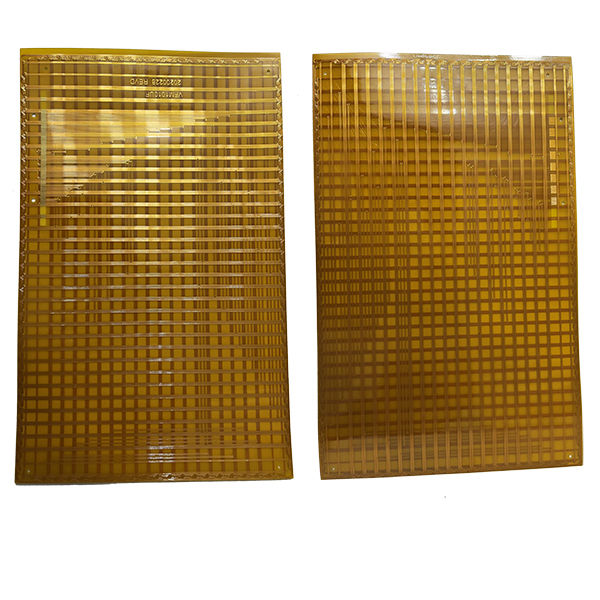

Cependant, il existe des FPC comme composant principal du produit, ce FPC à deux couches d'une taille de 280*142 mm, est le composant principal de l'écran capacitif d'écriture manuscrite, semblable à un film de capteur.
Quel matériau est le PCB flexible ?
Les matériaux FPC sont divisés en matériaux principaux et matériaux auxiliaires.
Le matériau principal est généralement du Polymide + cuivre (sans adhésif), ou Polymide + colle + cuivre (adhésif).
Et les matériaux auxiliaires comprennent principalement : une couche de couverture (similaire au masque de soudure), un raidisseur (polymide/FR4/tôle), un film de protection électromagnétique.
Flex PCB peut-il avoir des vias ?
Aujourd'hui, la technologie de création de vias sur FPC est très mature et, comme le FPC est relativement fin, il est facile de réaliser des vias de 0,1 mm.
Cependant, les vias des FPC multicouches et des PCB rigides-flexibles restent difficiles, car de nombreux types de matériaux se mélangent dans l'empilement, et les paramètres de perçage et le traitement pré-PTH sont particulièrement critiques.
Quelle est l'épaisseur d'un PCB flexible à 2 couches ?
L'épaisseur conventionnelle du FPC double face est comprise entre 0,1 et 0,2 mm, compte tenu des scénarios de coût et d'utilisation, il n'est généralement pas recommandé d'être trop épais.
De plus, le FPC utilise généralement un raidisseur comme matériau auxiliaire pour renforcer des positions spécifiques et peut également être utilisé comme moyen d'augmenter l'épaisseur.
Quelle est la taille maximale du PCB flexible ?
Le matériau principal du FPC est essentiellement emballé en rouleaux, la longueur est de 50 mètres et la largeur est relativement fixe, généralement 250 mm ou 500 mm.Par conséquent, les facteurs qui limitent la taille du FPC sont principalement la largeur.
De plus, l'équipement présente également certaines exigences pour permettre le passage du panneau de travail.
À l'heure actuelle, la taille maximale du PCB flexible produit par SEEKPCB est de 600 * 600 mm, il s'agit d'un PCB flexible personnalisé et le matériau est également spécialement personnalisé.
En tant que fournisseur de PCB flexibles, SEEKPCB excelle dans les prototypes de PCB flexibles et les commandes mixtes à faible volume, ainsi que dans les conceptions difficiles.
La carte de circuit imprimé flexible à double couche a une couche de cuivre supplémentaire par rapport à la structure FPC simple face, et des vias relient les couches supérieure et inférieure. Par ailleurs, ce sont fondamentalement les mêmes, le même matériau, le même film protecteur, le même raidisseur.
Les tailles FPC courantes ne sont pas trop grandes, car la plupart font office de connecteurs à l'intérieur du produit.
Cependant, il existe des FPC comme composant principal du produit, ce FPC à deux couches d'une taille de 280*142 mm, est le composant principal de l'écran capacitif d'écriture manuscrite, semblable à un film de capteur.
Quel matériau est le PCB flexible ?
Les matériaux FPC sont divisés en matériaux principaux et matériaux auxiliaires.
Le matériau principal est généralement du Polymide + cuivre (sans adhésif), ou Polymide + colle + cuivre (adhésif).
Et les matériaux auxiliaires comprennent principalement : une couche de couverture (similaire au masque de soudure), un raidisseur (polymide/FR4/tôle), un film de protection électromagnétique.
Flex PCB peut-il avoir des vias ?
Aujourd'hui, la technologie de création de vias sur FPC est très mature et, comme le FPC est relativement fin, il est facile de réaliser des vias de 0,1 mm.
Cependant, les vias des FPC multicouches et des PCB rigides-flexibles restent difficiles, car de nombreux types de matériaux se mélangent dans l'empilement, et les paramètres de perçage et le traitement pré-PTH sont particulièrement critiques.
Quelle est l'épaisseur d'un PCB flexible à 2 couches ?
L'épaisseur conventionnelle du FPC double face est comprise entre 0,1 et 0,2 mm, compte tenu des scénarios de coût et d'utilisation, il n'est généralement pas recommandé d'être trop épais.
De plus, le FPC utilise généralement un raidisseur comme matériau auxiliaire pour renforcer des positions spécifiques et peut également être utilisé comme moyen d'augmenter l'épaisseur.
Quelle est la taille maximale du PCB flexible ?
Le matériau principal du FPC est essentiellement emballé en rouleaux, la longueur est de 50 mètres et la largeur est relativement fixe, généralement 250 mm ou 500 mm.Par conséquent, les facteurs qui limitent la taille du FPC sont principalement la largeur.
De plus, l'équipement présente également certaines exigences pour permettre le passage du panneau de travail.
À l'heure actuelle, la taille maximale du PCB flexible produit par SEEKPCB est de 600 * 600 mm, il s'agit d'un PCB flexible personnalisé et le matériau est également spécialement personnalisé.
En tant que fournisseur de PCB flexibles, SEEKPCB excelle dans les prototypes de PCB flexibles et les commandes mixtes à faible volume, ainsi que dans les conceptions difficiles.
