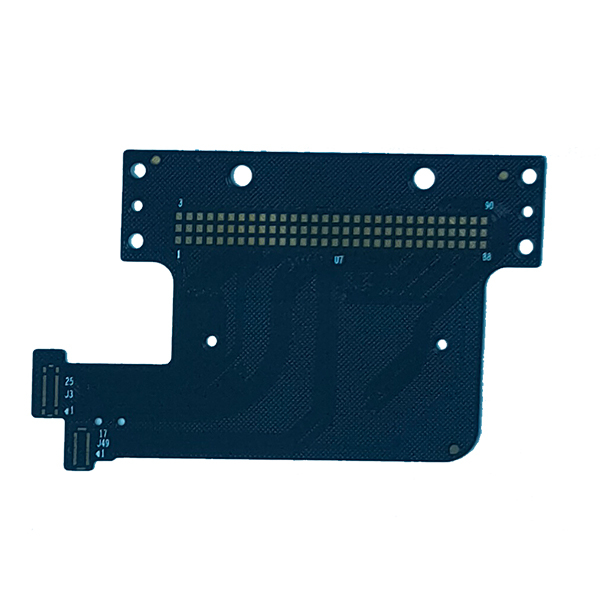

Connecteurs PCB flexibles à trois couches
| Couche : 3 Épaisseur : 0,15 mm Cuivre : 12 um Traitement de surface : Or par immersion Application : connecteurs flexibles pour circuits imprimés Points forts : Contrôle d'impédance 100OHM | |||||||||
Les connecteurs PCB flexibles sont principalement utilisés pour remplacer les câbles traditionnels, avec les avantages de petite taille et de flexibilité.De plus, lorsque les données à transmettre sont volumineuses et denses, les câbles traditionnels peuvent constituer un fardeau important. Ce FPC à trois couches est un type de câble d'affichage.Afin d'assurer la transmission du signal, l'impédance de la ligne est contrôlée en conséquence.De plus, pour éviter les interférences des signaux externes, un film électromagnétique est utilisé dans la couche externe à des fins de protection.Le processus de production général du FPC à trois couches est le même que celui du FPC multicouche, sauf qu'il n'y a pas de feuille de cuivre sur un côté lors du pressage.
Quelle est la différence entre les PCB flexibles et les FPC ?
Les FPC et les PCB rigides sont deux types courants de PCB dans l'industrie électronique, jouant des rôles différents dans les processus de conception et de fabrication.
FPC est un circuit imprimé flexible composé de matériaux flexibles tels qu'un film de polyester, un film de polytétrafluoroéthylène, etc. Il est souvent utilisé dans des applications nécessitant un pliage et un pliage, comme dans les appareils électroniques légers et de haute précision, les montres, les carrosseries automobiles et autres des champs.L’avantage des matériaux flexibles est qu’ils peuvent continuer à fonctionner normalement en cas de flexion ou de torsion, tout en connectant plusieurs appareils dans une petite zone.Ils peuvent résister aux contraintes mécaniques et leurs performances électriques supérieures en font un choix idéal pour les circuits haute fréquence.
Le PCB rigide est un circuit imprimé composé de matériaux durs tels que la résine renforcée de fibre de verre.Ces types de cartes sont généralement utilisés pour des applications qui nécessitent des performances plus solides et plus robustes, comme à l'intérieur des ordinateurs ou dans certains produits mécaniques et industriels.Par rapport au FPC, les performances électriques du PCB rigide sont plus stables et fiables, et il est moins sujet à la déformation ou aux dommages.Ils n'affecteront pas leurs performances en raison des changements environnementaux et peuvent être plus adaptés au câblage haute densité.
Dans l’ensemble, FPC et Rigid PCB sont deux types différents de circuits imprimés.Leurs caractéristiques et scénarios d’utilisation sont différents.Les PCB rigides sont principalement utilisés dans les domaines industriels et mécaniques, avec des performances stables et excellentes, tandis que les circuits imprimés flexibles conviennent aux applications de pliage et de pliage.Si la conception de votre circuit doit passer par des applications difficiles ou dans des conceptions présentant des courbures ou des irrégularités, un circuit imprimé flexible est un meilleur choix.S'il s'agit d'applications normales, un PCB rigide est un choix plus approprié pour le même coût.
Quelles sont les règles de conception des PCB flexibles ?
Les règles de conception du FPC sont un sujet complexe qui ne peut être résumé que pour le FPC conventionnel.Si vous avez besoin de plus amples informations, vous pouvez contacter SEEKPCB à tout moment.Nous sommes un fabricant professionnel de cartes de circuits imprimés flexibles qui peut vous aider à réaliser des PCB flexibles personnalisés.
Le circuit imprimé FPC conventionnel sert principalement de connecteur. Par conséquent, la conception doit suivre à peu près les principes de base suivants :
1. L'épaisseur doit être modérée, généralement comprise entre 0,15 mm et 0,2 mm, ce qui est optimal.Il peut équilibrer la fiabilité et la durée de vie du produit tout en réduisant les coûts.
2. Pour la conception du circuit fpc, essayez de suivre autant que possible une ligne droite et la distance la plus courte, et comme la superposition sera utilisée ultérieurement, il est nécessaire d'éviter de faire passer le fil au milieu du circuit fpc. souder autant que possible, car la précision de la superposition est comprise entre +/-0,15 mm et 0,2 mm, ce qui peut facilement conduire à un désalignement de la superposition.
3. Pour le via, essayez de rester autant que possible à l'écart de la zone qui doit être pliée.
Le reste est à peu près le même que les PCB traditionnels, une plus grande attention doit être accordée à l'aspect pratique et au coût de la conception.Comme l'un des célèbres Fabricants de circuits imprimés flexibles, SEEKPCB possède des connaissances uniques sur la conception et l'optimisation des FPC, aidant ainsi les clients à obtenir des solutions FPC fiables et peu coûteuses.Plus important encore, SEEKPCB peut vous aider à raccourcir le cycle de conception et à éviter de nombreux détours inutiles.
