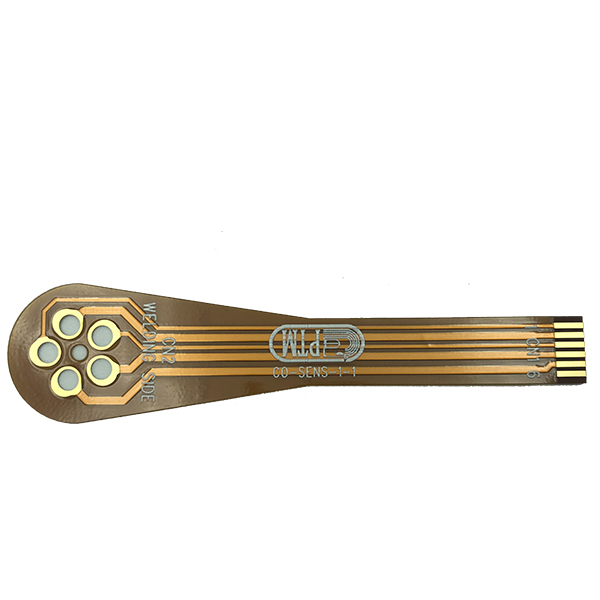

PCB flexible monocouche
| Couche : 1 Épaisseur : 0,15 mm Cuivre : 1OZ Traitement de surface : Or par immersion Application : connecteur Points forts : N/A | |||||||||
Le FPC simple face est le circuit imprimé flexible le plus simple, qui ne comporte qu'une seule couche de motifs conducteurs gravés chimiquement.Il est généralement traité à base de deux matières premières : « substrat + colle transparente + feuille de cuivre » et « film protecteur + colle transparente ».
Alors, comment est fabriqué le FPC simple face ?
Premièrement, sur les matières premières, la feuille de cuivre est chimiquement gravée et d'autres processus pour obtenir le circuit graphique conducteur souhaité ;Ensuite, sur le film protecteur, des trous sont percés pour exposer les tampons correspondants ;Après nettoyage, les deux matières premières sont combinées par la méthode du laminage ;Enfin, ENIG est effectué sur le plot exposé.
SEEKPCB est engagé dans la fabrication et la R&D de circuits imprimés flexibles depuis plus de 10 ans et a accumulé beaucoup d'expérience en matière de fabrication. SEEKPCB est disposé à vous fournir une consultation gratuite sur les questions liées aux FPC, et voici quelques questions fréquemment posées par les clients. .
Qu'est-ce qu'un PCB flexible ?
Le circuit imprimé flexible (FPC) est un circuit imprimé flexible très fiable et excellent composé d'un film de polyimide ou de polyester comme substrat.Le circuit flexible (FPC) est la technologie développée par les États-Unis dans les années 70 du siècle dernier pour le développement de la technologie des fusées spatiales. Il s'agit d'un circuit imprimé flexible d'excellente qualité, extrêmement fiable, constitué d'un film de polyester ou de polyimide comme substrat, et le circuit La conception est intégrée dans une feuille de plastique mince et flexible qui peut être pliée, de sorte qu'un grand nombre de composants de précision soient empilés dans un espace étroit et limité, formant ainsi un circuit flexible qui peut être plié.Ce circuit peut être plié à volonté, plié et plié, léger, de petite taille, bonne dissipation thermique, installation facile, brisant la technologie d'interconnexion traditionnelle.Dans la structure des circuits flexibles, les matériaux composés sont des films isolants, des conducteurs et des adhésifs.
Quelle est la différence entre un PCB flexible et un PCB ?
Épaisseur
Le FPC est généralement mince, avec une épaisseur comprise entre 0,1 et 0,3 mm, tandis que l'épaisseur conventionnelle du PCB est comprise entre 0,6 et 2,0 mm.
Poids
Le FPC étant relativement fin, il sera beaucoup plus léger que le PCB.
Pliabilité
Parce que FPC utilise principalement du matériau PI, la caractéristique de ce matériau est facile à plier, donc par rapport au PCB, les performances de flexion sont plus évidentes
Protection de surface
Le matériau de masque de soudure couramment utilisé pour le FPC est un film de recouvrement, tandis que le PCB traditionnel utilise généralement de l'encre pour masque de soudure.
Accessoires auxiliaires
Afin de rendre le FPC rigide dans l'assemblage, un renforcement est souvent utilisé, c'est-à-dire le collage du FR4/tôle d'acier/PI découpé à une position spécifique, ce qui n'est pas utilisé dans les PCB traditionnels.
Quel est le PCB flexible le plus fin ?
Lorsque vous évaluez l'épaisseur d'un FPC, vous devez avoir une certaine compréhension du matériau et de la structure.
Le PI le plus fin est généralement de 25 um, s'il s'agit d'un substrat adhésif, 20 um de colle sont nécessaires pour fixer la feuille de cuivre, l'épaisseur de la feuille de cuivre est généralement de 12 à 35 um, si le substrat sans adhésif est utilisé, il y a alors moins de couche de colle, donc l'épaisseur finale sera plus fine.
Le simple face le plus fin Le FPC a une épaisseur de 0,05 mm sans revêtement.
Le plus fin Le FPC double couche sera de 0,075 mm sans couverture.
Le revêtement attaché sur un côté augmentera l'épaisseur d'environ 40 à 45 um.
Si vous avez besoin d'un PCB ultra fin avec une meilleure planéité, alors vous pouvez envisager notre solution pour remplacer le FPC, car la planéité du FPC n'est pas particulièrement bonne, mais il est relativement nécessaire de sacrifier les performances de flexion.
